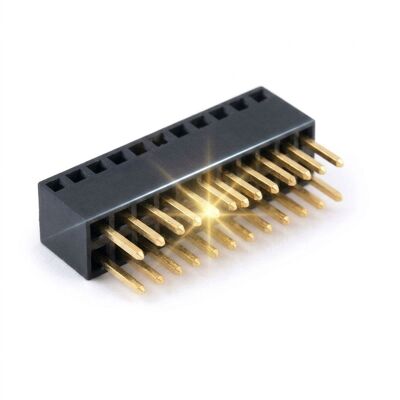

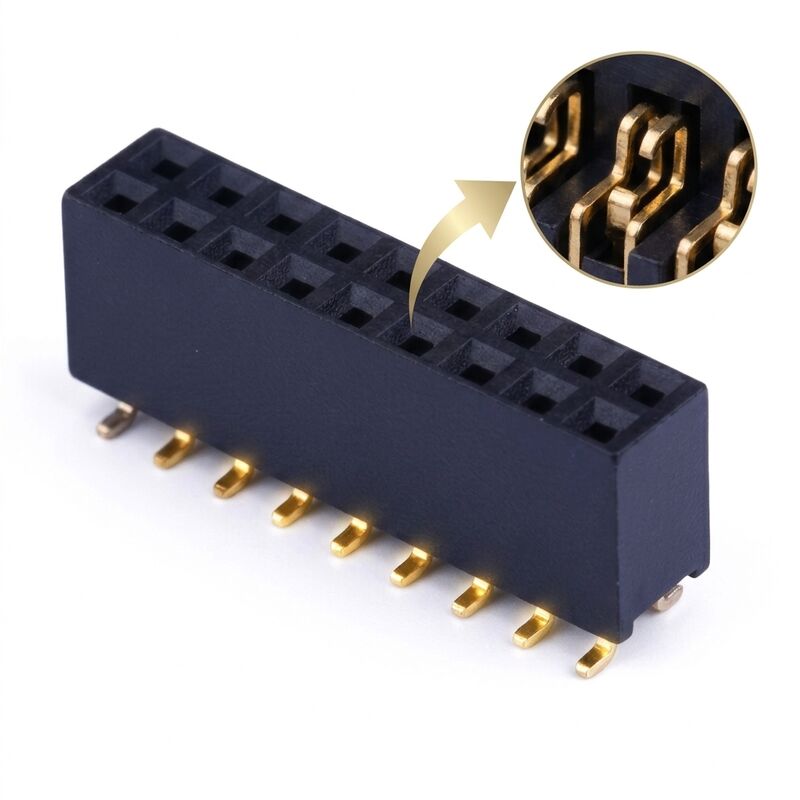

Name: 1.00mm Pitch Dual Row Right Angle SMT Female Header Connector Horizontal Surface Mount Socket
Brand: ShenZhen JWY Electronic Co.,Ltd
SKU: CNJWY-FH100-2R-RA-SMT
Price: 0.15 USD
Availability: InStock

Thuis Producten Vrouwelijke Kopbalschakelaar

1.00mm Pitch Dual Row Right Angle SMT Female Header Connector Horizontal Surface Mount Socket

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	CNJWY
Certificering:	ISO 9001:2015, RoHS, UL
Modelnummer:	CNJWY-FH100-2R-RA-SMT

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	2000 stuks
Prijs:	USD 0.15-0.60 / Piece
Verpakking Details:	2000 stuks per tapehaspel, 4 haspels per omdoos
Levertijd:	7-15 werkdagen voor productie, 3 dagen voor voorraadartikelen
Betalingscondities:	T/T, L/C op zicht, Western Union, Paypal
Levering vermogen:	5000000 stuks per maand

Contact

Gedetailleerde productomschrijving

Toonhoogte:	1,00 mm	Rijen:	Dubbele Rij
Posities:	2 x 5 tot 2 x 30	Montagetype:	Rechte hoek, horizontale opbouwmontage
Lichaamshoogte:	2,5 mm	Contactmateriaal:	Fosforbrons
Neem contact op met Plateren:	Goudflits over nikkel	Isolatiemateriaal:	PA9T, UL 94V-0
Huidige beoordeling:	0.5A per contact	Spanningswaarde:	50V AC
Verpakking:	Tape en haspel, 2000 stuks per haspel
Markeren:	1.00mm Right Angle SMT Header , Dual Row Horizontal Socket , Surface Mount PCB Connector

Side entry connections on a reflow only line are awkward: a vertical socket forces the cable to turn inside the housing, and a through hole right angle part adds a second soldering process to an otherwise SMT assembly. This 1.00mm dual row right angle female header solves both problems by bringing the mating axis parallel to the board while keeping every termination on the surface. Two rows of up to thirty contacts fit into a body 2.5mm tall, so the connector sits inside the
