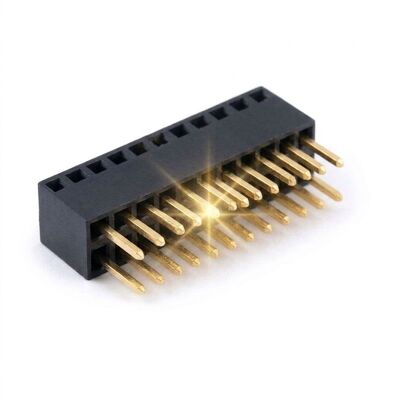

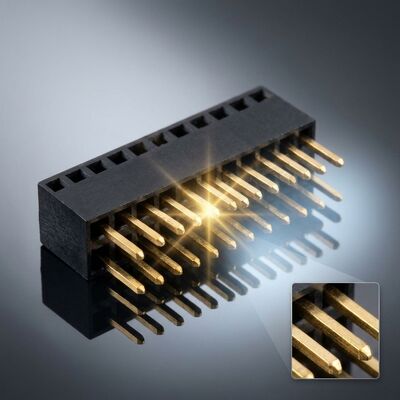

1,27 mm pitch drievoudige rij vrouwelijke headerconnector 3x40P hoge dichtheid PCB-aansluiting goudflits

Honderentwintig contacten in een lengte van 60 mm is het soort dichtheid dat een ontwerper normaal gesproken dwingt tot een board-to-board connector met een hoog aantal pinnen en een bijbehorend prijskaartje. Deze vrouwelijke header met drie rijen van 1,27 mm bereikt hetzelfde circuit-aantal met een through-hole socket die past op eenvoudige mannelijke pinnen van 1,27 mm. Drie rijen zitten op een smalle behuizing van 4,3 mm, zodat de connector de bordbreedte van een veel kleiner onderdeel verbruikt terwijl hij een volledige parallelle bus draagt.

Het fijne raster van 1,27 mm laat zeer weinig isolatie tussen de contacten over, dus de isolator is gegoten uit PA9T met een volledige wand rond elke cel en de contactveren zijn afgestemd op een lage insteekkracht. Goudflits over nikkel houdt de interface stabiel, en de through-hole staartjes zijn lang genoeg om betrouwbaar te solderen op 1,6 mm borden zonder dat er flux in de contactkooi trekt.

• 120 contacten per connector: Drie rijen van veertig passen in een behuizing van 4,3 mm breed, ter vervanging van een veel duurdere board-to-board onderdeel.
• 1,27 mm raster: Past op eenvoudige mannelijke pinnen met fijne pitch, dus de stekkerzijde heeft geen aangepast gereedschap nodig.
• Geïsoleerde contactcellen: Volledige gegoten wanden handhaven de kruipafstand op een pitch waarbij de openingen worden gemeten in fracties van een millimeter.
• Afgestemde insteekkracht: Lichte veren maken het mogelijk om een 120-weg connector met de hand te plaatsen zonder de soldeerverbindingen te belasten.

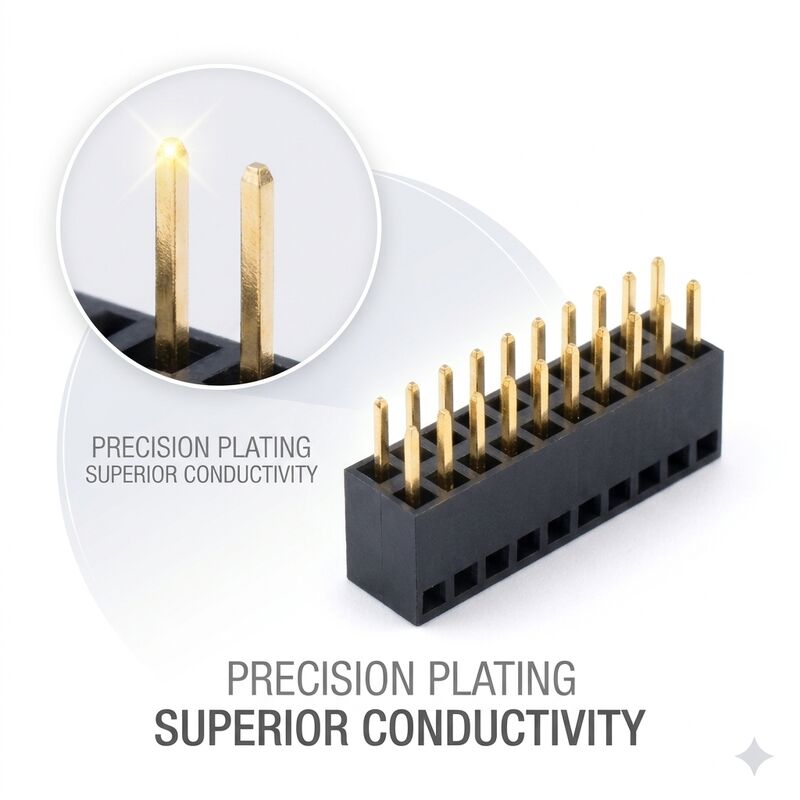

• Goudflits over nikkel: Stabiele contactweerstand in vochtige of zwavelhoudende fabrieksomgevingen.
• PA9T isolator: Houdt het fijne raster stabiel door 260 C reflow en continue 105 C werking.

Dichte fine-pitch sockets worden gebruikt waar een brede parallelle bus tussen twee borden in een kleine behuizing moet kruisen. Testapparatuur gebruikt ze om een volledige probe-array op één interface te brengen, medische beeldvormingsfront-ends gebruiken ze om meerdere kanaaluitgangen naar een verwerkingsbord te verplaatsen, en industriële visionsystemen gebruiken ze tussen een sensorbord en een frame grabber. Ze worden ook gebruikt in telecomlijnkaarten, waar een 120-weg besturingsbus een backplane moet bereiken zonder lengte te verbruiken, en in instrumentatie waar de connectoromtrek kleiner moet blijven dan het bord dat hij bedient.

Lengtes van 3 x 10 tot 3 x 40 worden geproduceerd uit continue strip. We kunnen een bijpassende mannelijke header leveren uit dezelfde tekening, zodat de koppelstap dimensionaal gegarandeerd is, geleidingspennen toevoegen voor blindkoppeling, en een polarisatiewand vormen voor invoeging in één oriëntatie. Platingopties omvatten 0,38 en 0,76 micron goud, en een PA9T- of PPS-isolator kan worden gespecificeerd, afhankelijk van het reflow-profiel. Elk aangepast onderdeel wordt geleverd met een voorgesteld landpatroon, een 3D-model en een eerste artikelinspectierapport vóór volumeproductie.

Fine-pitch triple row sockets worden verpakt in antistatische trays van 500 stuks, één connector per vak, zodat de contactrijen elkaar nooit raken. Trays worden gestapeld met schuimfolie in exportdozen die het CNJWY neutrale label en het vochtigheidsgevoeligheidsniveau dragen. Dozen blijven onder de 15 kg bruto voor luchtvracht, en pallets voor zeevracht worden stretch-gewikkeld en vastgezet tegen container-vochtigheid. Eigen merk labels en kartonnen met barcodes zijn beschikbaar. Elke zending bevat een dimensionaal rapport over pitch en rijafstand, een certificaat van platingdikte en een RoHS-verklaring, en we bewaren een bijpassend monster van elke partij gedurende drie jaar voor traceerbaarheid.
