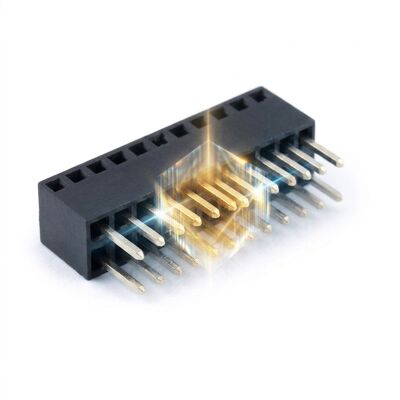

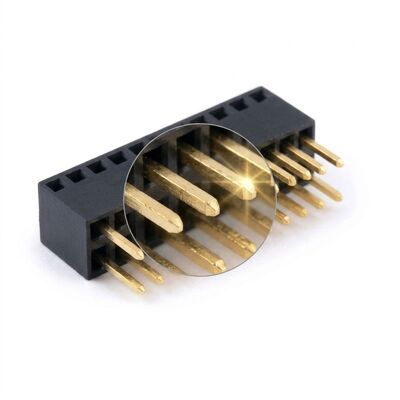

2,54 mm pitch hoge stroom 5A dubbel contact vrouwelijke header connector Power PCB-aansluiting

De meeste 2,54 mm headers zijn geschikt voor twee of drie ampère, wat prima is voor signalen en marginaal voor stroom. Deze variant verhoogt de limiet naar 5A per contact door twee onafhankelijke veertjes op elke terminal te gebruiken in plaats van één, waardoor het geleidende pad en de normale kracht tegelijkertijd verdubbelen. De dikkere 0,30 mm fosforbrons materiaal verlaagt ook de temperatuurstijging die anders de stroom zou beperken in een dichte connector.

Omdat het contact meer warmte afgeeft, is de isolator opgeschoven naar PA9T en is de behuizing gegoten met bredere luchtspleten tussen de cellen, zodat warmte het pinveld verlaat in plaats van in de behuizing te trekken. Het resultaat is een connector die motorstroom, LED-driverstroom of verwarmingsstroom draagt via dezelfde 2,54 mm footprint die ingenieurs al gebruiken voor signalen, waardoor een aparte klemmenstrook op borden die daar geen ruimte voor hebben, wordt vermeden.

• 5A per contact: Dubbele veertjes verdubbelen het geleidende pad en de normale kracht, waardoor de classificatie ruim boven standaard 3A-sockets komt.
• 0,30 mm fosforbrons: Dikker contactmateriaal verlaagt de temperatuurstijging, zodat de stroomclassificatie behouden blijft in dichte blokken.
• Dubbele contactveren: Twee onafhankelijke veertjes handhaven de druk als één ontspant, wat de betrouwbaarheid onder trillingen verbetert.
• PA9T hittebestendige behuizing: Kan 125 C omgevingstemperatuur en 260 C reflow aan zonder te verzachten rond de contactcellen.
• Open cel luchtstroom: Bredere gegoten openingen laten warmte ontsnappen uit het pinveld in plaats van in de isolator te trekken.
• Zelfde 2,54 mm footprint: Vervangt een standaard signaalheader zonder het PCB-landpatroon of de stekkerpen te veranderen.

2,54 mm headers met hoge stroom worden gebruikt waar een bord stroom moet verplaatsen zonder een schroefklem toe te voegen. Motorstuurprintplaten gebruiken ze om fase stroom naar een power stage door te geven, LED-armaturen gebruiken ze om een driver board en een lichtmotor board te overbruggen, en batterijbeheersystemen gebruiken ze om de stroom van de celharnas naar de meet-PCB te brengen. Ze verschijnen ook in verwarmingsregelaars, waar een relaisbord resistieve belastingen voedt, en in spoorwegsignaleringsmodules die verhoogde omgevingstemperaturen moeten weerstaan. In elk geval draagt de connector verschillende ampères terwijl de assemblage onderhoudbaar blijft.

We kunnen het contact afstemmen op uw stroomprofiel: een 6A variant met dikkere plating is beschikbaar, en een versie met één power paar en de resterende posities als standaard signaalcontacten wordt op aanvraag geproduceerd. Posities van 2 x 2 tot 2 x 20 worden zonder gereedschapskosten uit strip gesneden. Optionele functies zijn een polariserende wand om omgekeerde stroominvoer te voorkomen, een gepositioneerde eerste positie, goud dikte van 0,76 of 1,27 micron voor programma's met hoge betrouwbaarheid, en een positioneringspen voor geautomatiseerde assemblage. Technische ondersteuning omvat een stroomreductiecurve voor uw omgevingstemperatuur en printplaat kopergebied.

Verpakt 1000 stuks per antistatische zak met droogmiddel, tien zakken per exportdoos. Omdat deze onderdelen tijdens gebruik warm worden, draagt elke doos het productielotnummer dat linkt naar het stroomreductietestrecord voor die batch. De doos is met schuim bekleed, zodat de contactveren tijdens transport niet worden voorgespannen, en de binnenzak is hittebestendig verzegeld tegen vocht. Het bruto gewicht wordt onder de 15 kg gehouden voor luchtvracht, en zeevracht wordt gepalletiseerd en stretch verpakt. Eigen merk labels, barcodes dozen en drop-tested verpakkingen zijn beschikbaar. Elke zending bevat een contactweerstandsrapport, een certificaat van platingdikte en een samenvatting van de temperatuurstijgingstest.
