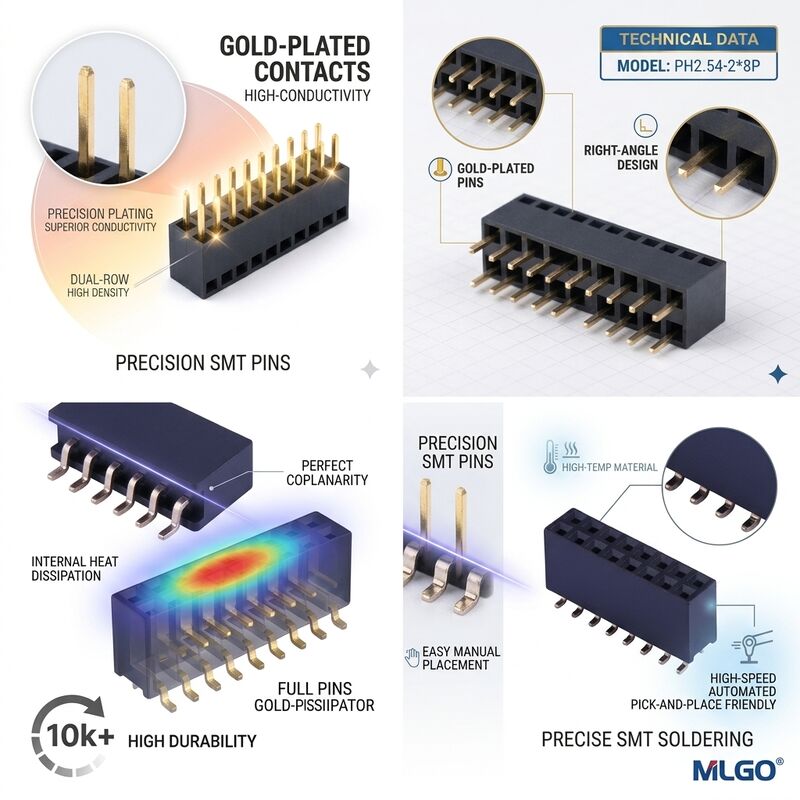

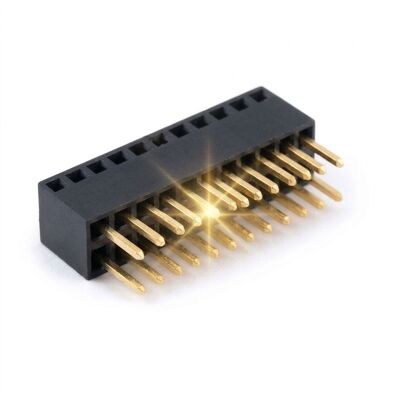

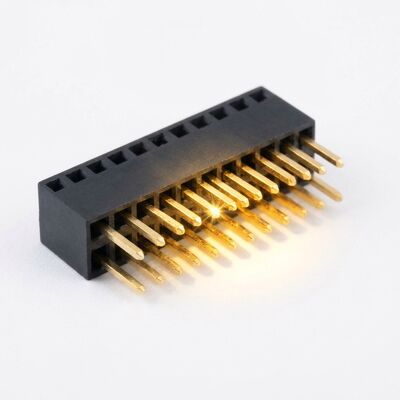

2.54mm Pitch Dual Row Verhoogde 15mm Vrouwelijke kopverbinding Long Leg Stacking Socket

Sommige printplaten kunnen simpelweg niet dicht bij elkaar zitten. Een display heeft lucht achter zich nodig, een power stage heeft ruimte nodig voor zijn koellichaam, of een dochterkaart moet een hoge elektrolytische condensator op het moederbord ontwijken. Deze verhoogde vrouwelijke header met dubbele rij van 2,54 mm lost dat probleem op met een lichaams hoogte van 15 mm en verlengde soldeerpootjes, waardoor ontwerpers de board-to-board afstand bij de connector kunnen instellen in plaats van afstandhouders en een tweede assemblage stap toe te voegen.

De isolator behoudt dezelfde 2,54 mm contactraster als een standaard vrouwelijke header, maar vormt het lichaam tot een hoge, geribbelde toren. Verticale ribben verstevigen de toren zodat deze niet buigt wanneer een bijpassende header scheef wordt ingestoken, en de verlengde contactstaarten zijn lang genoeg om door 1,6 mm printplaten te gaan en nog steeds een volledige soldeerfilet aan de onderkant te laten. Goudflits over nikkel houdt de contactinterface stabiel, terwijl het hoge lichaam de mechanische hefboomwerking van een diepe stapel absorbeert.

• 15 mm stapelhoogte: Een gegoten toren van 15 mm fixeert de board-to-board afstand zonder afstandhouders, wat één assemblage stap per paar printplaten bespaart.
• Geribbelde toren geometrie: Verticale ribben verstevigen het verhoogde lichaam, zodat scheve invoeging het contactveld niet buigt.
• Verlengde 3 mm soldeerpootjes: Lange staarten laten een volledige filet achter op 1,6 mm printplaten en blijven soldeerbaar vanaf de onderkant in golfprocessen.
• Volledig 2,54 mm raster: Contacten blijven op de standaard steek, zodat het onderdeel past op elke gewone mannelijke header met dubbele rij.
• Goudflits over nikkel: Nikkel onderplating houdt de contactweerstand laag en voorkomt dat het koper in de gouden laag migreert.
• Consistente invoegkracht: Gebalanceerde contactveren betekenen dat een 40-weg stapel nog steeds met de hand kan worden ingevoegd zonder pers.

Verhoogde sockets zijn het stille werkpaard van printplaatstapeling. Ze houden LCD- en OLED-driverkaarten boven een hoofdlogica-kaart in instrumentenpanelen, tillen communicatiemodules weg van magneten op een voeding, en scheiden een RF-dochterkaart van lawaaierige digitale aardvlakken. In LED-verlichtingsregelingen verhogen ze de driverkaart zodat er lucht tussen de twee printplaten kan stromen. Industriële behuizingen gebruiken ze in plaats van messing afstandhouders omdat de connector de afstand en de elektrische verbinding in één plaatsing verzorgt, wat de assemblage tijd verkort en een bevestigingsbewerking van de lijn verwijdert.

Lichaamshoogtes van 5,0, 8,5, 11,0, 15,0 en 20,0 mm worden allemaal geproduceerd uit dezelfde familie van inserts, dus het wisselen van een ontwerp naar een hogere stapel verandert de PCB-voetafdruk niet. We kunnen de soldeertails verlengen tot 4,0 mm voor dikke backplanes, een positioneringspen vormen voor pick-and-place uitlijning, en een polariserende wand toevoegen zodat de bijpassende header slechts op één manier kan worden ingestoken. Voor volumeprogramma's kan de isolator naar PA9T worden verplaatst waar de printplaat door een tweede reflow gaat, en contacten kunnen worden geleverd met 0,38 micron selectief goud op het contactgebied alleen om de kosten te beheersen.

Stapelbare sockets worden verpakt in antistatische zakken van 1000 stuks, met de hoge lichamen genesteld in een gegoten bak, zodat de torens niet het gewicht van de doos erboven dragen. Elke zak bevat een droogmiddel en een vochtigheidsindicatorkaart. Exportdozen zijn geschikt voor 15 kg bruto, bedrukt met het CNJWY neutrale label, en gesloten met fraudebestendige tape. Voor zeevracht palletiseren we in gekrompen gestapelde stapels met randbeschermers, waardoor de torens niet vervormen onder belasting in een vochtige container. Aangepaste kartondruk, eigen merklabels en binnenverpakkingen met barcodes zijn beschikbaar, en elke partij wordt geleverd met een hoogtemetingrapport dat de werkelijke lichaamshoogte van vijf bemonsterde onderdelen registreert.
