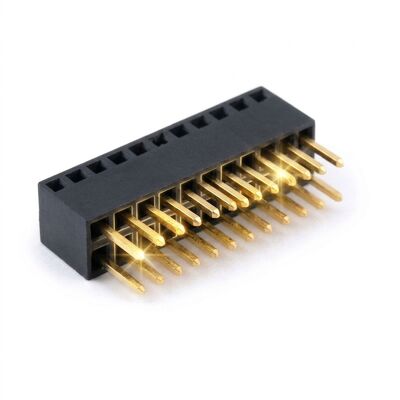

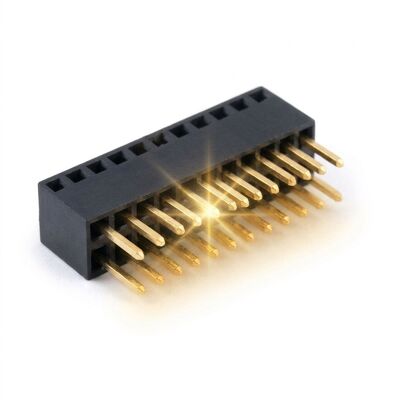

2.54mm Gefreesde Ronde Pin Female Header Connector 40 Pin Goud Over Nikkel Precisie Gedraaid

Gestempelde contacten zijn snel en goedkoop, maar ze kunnen niet tippen aan het veersgeheugen van een machinaal bewerkte kooi. Deze 2,54 mm ronde pin vrouwelijke header is gebouwd van precisie gedraaide messing hulzen, elk met een zesvingerig contactkooi dat een ronde of vierkante post aan alle zijden omhult. Het resultaat is een bus waarvan de insteekkracht vlak blijft over honderden cycli, daarom domineren machinaal bewerkte bussen burn-in boards, IC-testbussen en elke assemblage die tijdens onderhoud wordt gekoppeld en ontkoppeld in plaats van eenmalig in de fabriek.

De isolator is PPS in plaats van nylon. PPS behoudt zijn afmetingen onder continue werking van 125 C en kruipt niet wanneer de bus in een testarmatuur wordt geklemd, zodat de contactafstand van 2,54 mm na jaren van thermische cycli waar blijft. Goudplating van 0,76 micron zit over een nikkelbarrière van 2,5 micron, waardoor de contactweerstand dicht bij 10 milliohm blijft en de nikkelmigratie wordt geblokkeerd die uiteindelijk dunne flashcoatings op goedkopere onderdelen dof maakt.

• Precisie gedraaide contacten: Elke messing huls wordt op een Zwitserse draaibank bewerkt, wat zorgt voor een concentrische boring die de insteekkracht consistent houdt van pin één tot pin veertig.
• Zesvingerig contactkooi: De interne kooi klemt ronde en vierkante pennen gelijk en behoudt veersgeheugen ver voorbij de levensduur van een gestempeld contact.
• Goud 0,76 micron over nikkel: Een nikkelbarrière van 2,5 micron blokkeert diffusie, zodat de contactweerstand dicht bij 10 milliohm blijft gedurende de volledige levensduur.
• PPS isolator: Polyfenyleensulfide is bestand tegen 260 C solderen, oplosmiddelen en continue werking van 125 C zonder dimensionale krimp.
• Lage en stabiele insteekkracht: De koppelkracht blijft voorspelbaar na 500 cycli, wat de doorverbonden gaten op gereviseerde printplaten beschermt.
• Busbare IC-voetafdruk: Het 2,54 mm enkele rij formaat accepteert standaard DIP-omlijningen, gedraaide pin-adapters en wire wrap-pennen.

Machinaal bewerkte bussen worden gespecificeerd waar de verbinding herhaaldelijk insteken moet overleven. Burn-in en levensduurtestborden gebruiken ze omdat een gestempeld contact na een paar honderd ovencycli veerkracht verliest. Automotive ECU-programmeurs en kalibratieapparatuur vertrouwen erop om de doorverbonden gaten van dure regeleenheden te beschermen. Audio- en instrumentontwerpers kiezen ze voor op-amp en DIP-adapterbussen, waar een strak, laagohmig contact de ruisvloeren laag houdt. Ze zijn ook de standaardkeuze voor wire wrap-prototyping, kristal- en relaisbussen, en elke legacy-printplaat die wordt gerepareerd in plaats van vervangen.

We bewerken hulzen in messing of berylliumkoper, en kunnen de goud dikte verhogen tot 1,27 of 1,5 micron voor armaturen met een hoog aantal insteken. Enkele rij lengtes van 2 tot 40 posities worden op voorraad gehouden als strip materiaal, dus korte runs hebben geen nieuw gereedschap nodig. Optionele functies zijn een gesloten bodem voor bescherming van doorverbonden gaten, een soldeertail lengte aangepast aan 1,6 mm of 2,4 mm printplaten, en een isolator in PPS of hoge temperatuur PEI. Aangepaste contactkooien voor 0,5 mm ronde pennen en voor vierkante 0,64 mm pennen zijn beide beschikbaar, en technische monsters worden binnen vijf werkdagen na goedkeuring van de tekening verzonden.

Machinaal bewerkte bussen verlaten de lijn in antistatische buizen van 20 of 50 stuks, wat de gedraaide contacten beschermt tegen zijdelingse impact tijdens transport. Buisjes worden verpakt in exportdozen met schuim eindkappen, en elke doos draagt een lotnummer dat terugverwijst naar het platingcertificaat voor die vat. Omdat de goudlaag de kosten drijver is voor dit product, bevat elke zending een plating dikte rapport gemeten door röntgenfluorescentie op drie punten op de batch. Dozen worden verzegeld met tamper-evident tape en gemarkeerd met vochtigheidsindicatoren voor zeevracht. Distributeurs kunnen neutrale buizen, eigen merk labels en gestreepte dozen aanvragen, en we houden een archief van drie jaar van dimensionale rapporten voor elke verzonden partij.
