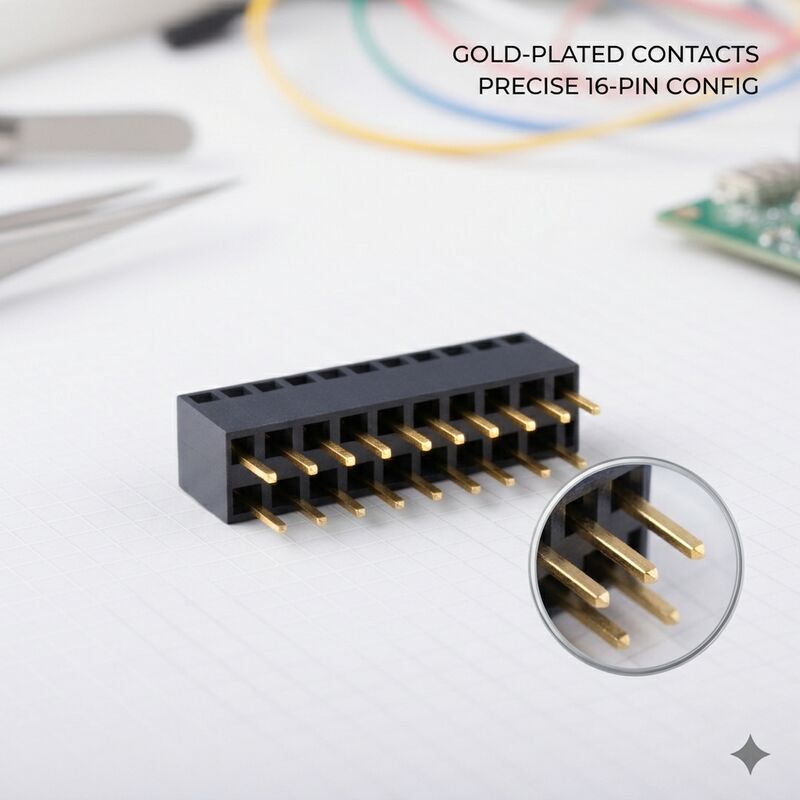

Verhoogde hoogte 8,5 MM 2,54 MM Pitch Dubbele Rij Vrouwelijke Header Socket Goudflits PA6T Through Hole Staande Connector

CNJWY biedt zijn gespecialiseerde verhoogde hoogte 8.5MM 2.54MM Pitch Dual Row Female Header Socket, ontworpen om extra verticale ruimte te bieden tussen gestapelde PCB's in multi-board assemblages.met een oppervlakte van niet meer dan 10 cm2.5 mm boven het PCB-oppervlak, deze connector zorgt voor voldoende ruimte om hoge componenten, warmteafvoeringen of luchtstroomkanalen op het paringsbord te plaatsen,de noodzaak van dure interposerboards of flexibele schakeloplossingen wegnemenHet verhoogde profiel is bijzonder waardevol in krachtelektronica-ontwerpen waar thermisch beheer convectievrijheid vereist.en in systemen met gemengd signaal waar isolatie tussen hoogspannings- en laagspanningsplatte-secties van cruciaal belang is. The dual row configuration spanning 04P to 80P delivers high-density interconnection while the gold flash plated phosphor bronze contacts ensure reliable electrical performance across extended service lifetimesDe door-gat terminatie zorgt voor een robuuste mechanische verankering die bestand is tegen de verhoogde hefkrachten die inherent zijn aan verhoogde connectorontwerpen.

• 8.5MM verhoogd isolatieprofiel:De 8,5 mm standoffhoogte zorgt voor een ruime ruimte tussen gestapelde PCB's, waardoor componenten tot 6 mm hoog op het oppervlak van het geconfronteerde bord kunnen worden geplaatst.Dit elimineert de gemeenschappelijke ontwerpbeperking waarbij de connectorhoogte de selectie van componenten op aangrenzende boards in dichte assemblages beperkt.
• Verbeterd thermisch beheer:De verhoogde scheiding van board-to-board creëert een natuurlijk luchtstroomkanaal tussen gestapelde PCB's, waardoor de convectieve koeling van de krachtcomponenten wordt verbeterd.5 mm afstand zorgt voor een adequate luchtstroom snelheid door de inter-board gaten voor effectieve warmteafvoer.
• Voldoen aan de hoge-spanningsvrijheid:De verhoogde fysieke scheiding tussen de planken vergroot de kruip- en vrijstandsafstanden.ter ondersteuning van de naleving van de veiligheidsnormen IEC 60950 en IEC 62368 voor apparatuur die versterkte isolatie tussen primaire en secundaire schakelingen vereist.
• Versterkt mechanisch ontwerp:De verlengde isolatiecorpus bevat een versterkte basisstructuur met vergrote soldeerstaartjes voor een verbeterde mechanische stabiliteit.De door-gat beëindiging met genereuze pad afmetingen weerstaat het verhoogde buigmoment gecreëerd door de verhoogde connector hoogte tijdens paring en ontparing operaties.
• Betrouwbaarheid van contact met goudflits:Fosforbronzen contacten met een gelijkmatige gouden flitsplaat houden een stabiele contactweerstand onder 20 mΩ gedurende een volledige nominale levensduur van 300 paringscycli.het garanderen van een consistente signaalintegriteit, zelfs wanneer de connector een lichte mechanische buigzaamheid ondervindt die inherent is aan verhoogde ontwerpen.
• Flexible pin count-opties:Twee rijconfiguraties van 04P tot en met 80P voldoen aan uiteenlopende ontwerpvereisten,van eenvoudige stroom- en grondverbindingen die slechts een paar posities vereisen tot complexe databusinterfaces die een hoog aantal pinnen nodig hebben voor verbinding tussen gestapelde boards.

De verhoogde 8,5 mm vrouwelijke kopsluiting beantwoordt specifieke mechanische ontwerpuitdagingen in elektronische assemblages met meerdere boards.Stroomvoorzieningsmodules gebruiken deze connectoren om ruimte te creëren voor hoge elektrolytische condensatoren, transformatoren en radiatoren gemonteerd op het koppelingsbord.Industriële motor aandrijfsystemen maken gebruik van het verhoogde profiel om de isolatie afstand tussen hoogspanningsstadia en laagspanningsbesturingscircuits op aangrenzende boards te handhaven. LED-verlichtingssystemen profiteren van de toegenomen kloof voor thermisch beheer, waardoor warmte van LED-drivercomponenten kan verdwijnen door natuurlijke convectie tussen gestapelde PCB's.Telecommunicatieapparatuur, met inbegrip van stationsversterkers en RF-filtermodules, maakt gebruik van de verhoogde connector voor het stapelen van boards in door luchtgekoelde chassisDe test- en meetinstrumenten maken gebruik van de extra afstand om de kalibratie-referentiecomponenten op te vangen.In autocarrosseriebeheermodules en batterijbeheersystemen wordt de verhoogde hoogte gebruikt voor isolatie in architecturen met gemengde spanningBijkomende toepassingen zijn server-energieverspreidingsboards, UPS-besturingsinterfaces,en stapelde zonne-micro-omvormers, waarbij de afstand tussen de componenten en het thermisch beheer van de componenten een cruciale ontwerpoverweging zijn.

CNJWY-verhoogde vrouwelijke kopstukken zijn verpakt in antistatische beschermende buizen die speciaal zijn ontworpen om de 8,5 mm isolatiehoogte zonder contactvervorming te kunnen bevatten.Elke buis bevat 10-35 connectoren afhankelijk van het aantal pinnenVoor klanten met geautomatiseerde assemblage is een op maat gemaakte bakverpakking met precisiebewerkte zakken beschikbaar.Alle verpakkingsmaterialen zijn ESD-veilig en bevatten vochtbescherming die geschikt is voor standaardopslagomstandigheden in een magazijnElke productiepartij ondergaat een 100% visuele inspectie, met inbegrip van de verificatie van de lichaamshoogte, het controleren van de contactopstelling en het testen van de invoegkracht.De productie van CNJWY wordt uitgevoerd volgens ISO9001:2015 gecertificeerde kwaliteitssystemen met UL, SGS, ROHS en REACH-naleving in de volledige productlijn.en selectieve goudplatering opties zijn beschikbaar via onze OEM engineering teamDe standaard levering duurt 7-10 werkdagen met een minimum orderhoeveelheid van 2.000 stuks.
