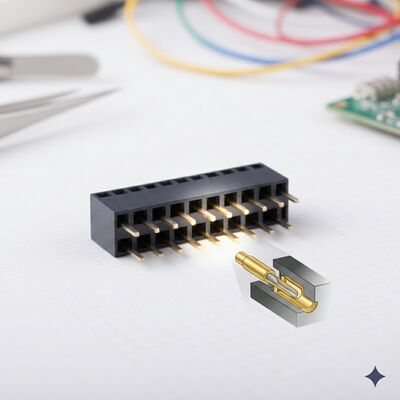

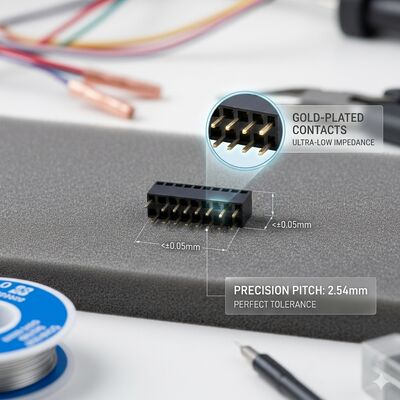

Automotive Grade 2.54MM Dual Row Female Header Connector Gold Flash PA9T High Vibration PCB door gat IP67

CNJWY introduceert zijn Automotive Grade 2.54MM Dual Row Female Header Connector, speciaal ontworpen om te voldoen aan de extreme betrouwbaarheidseisen van moderne elektronische systemen in voertuigen. Gebouwd met PA9T hittebestendig thermoplast, geschikt voor continu gebruik van -55°C tot +125°C en gevalideerd tegen automotive trillingsprofielen tot 10G RMS, is deze connector ontworpen om de zware omstandigheden onder de motorkap, op het chassis en in het interieur van personenauto's, bedrijfswagens en off-highway materieel te weerstaan. De vergulde fosforbronzen contacten behouden stabiele elektrische verbindingen ondanks constante thermische cycli, mechanische schokken en hoogfrequente trillingen die fretting corrosie en intermitterende storingen zouden veroorzaken in standaard commerciële connectoren. De through-hole aansluiting met versterkte soldeertails biedt de mechanische verankeringssterkte die nodig is om jarenlang voertuiggebruik te weerstaan zonder vermoeidheid van de soldeerverbinding. Hoewel gepositioneerd als een automotive-grade oplossing, maken de verbeterde betrouwbaarheidskenmerken van deze connector hem even geschikt voor spoorwegsignalering, maritieme elektronica, industriële robotica en elke toepassing waarbij connectorstoringen simpelweg geen optie zijn.

• Automotive Omgevingsvalidatie: Ontworpen om te voldoen aan de omgevingsstressvereisten van AEC-Q200 passieve componentkwalificatie, inclusief thermische schokcycli van -55°C tot +125°C, vochtigheidsweerstandstesten bij 85°C/85% RV, en gemengde gascorrosie-blootstelling. Deze validatie garandeert consistente prestaties gedurende de gehele levensduur van het voertuig.
• 10G RMS Trillingsbestendigheid: Het versterkte through-hole aansluitontwerp met vergroot soldeerpadoppervlak is gevalideerd onder willekeurige trillingsprofielen tot 10G RMS over een frequentiebereik van 10Hz tot 2000Hz, voldoend aan de eisen van ISO 16750-3 voor op het chassis en op de motor gemonteerde elektronische componenten.
• PA9T Uitgebreid Temperatuurbereik: De PA9T hoogwaardige polyamide isolator, versterkt met 30% glasvezel, behoudt mechanische en diëlektrische eigenschappen over het volledige automotive temperatuurbereik van -55°C tot +125°C, zonder broosheid bij lage temperaturen en zonder verzachting bij hoge temperaturen.
• Fretting-bestendige Gold Flash Plating: Het gold flash over nikkel plating systeem op fosforbronzen contacten is bestand tegen fretting corrosie, een faalmechanisme veroorzaakt door microbewegingen tussen gekoppelde contacten onder trilling. Stabiele contactweerstand onder de 20mΩ wordt gehandhaafd gedurende de levensduur van de connector, ondanks constante omgevingsstress.
• Versterkt Soldeerverbinding Ontwerp: Through-hole soldeertails met een diameter van 0,65 mm en een lengte van 3,0 mm bieden 50% meer soldeerverbindingsoppervlak dan standaard commerciële connectoren. Deze versterking voorkomt het scheuren van de soldeerverbinding door vermoeidheid, wat de primaire faalmodus is van through-hole connectoren in omgevingen met hoge trillingen.
• Uitgebreide Kwaliteitsdocumentatie: Elke productiebatch van automotive-kwaliteit bevat volledige materiaalcertificaten, rapporten van platingdikte metingen en lot-specifieke testgegevens voor invoerkracht, contactweerstand en diëlektrische weerstandsspanning. PPAP Level 3 documentatiepakketten zijn beschikbaar voor automotive productieonderdeelgoedkeuringsvereisten.

De female header connector van automotive-kwaliteit is cruciaal voor de betrouwbaarheid van moderne elektronische architecturen in voertuigen. Motorregelunits (ECU's) en aandrijflijnregelmodules gebruiken deze connectoren voor sensorinterfaces, actuatordrivers en communicatiebusverbindingen waar storingen kunnen leiden tot immobilisatie van het voertuig of niet-naleving van emissienormen. Geavanceerde rijhulpsystemen (ADAS), waaronder radar-, LiDAR- en cameramodules, zijn afhankelijk van trillingsbestendige connectoren om de integriteit van sensorgegevens te handhaven die essentieel zijn voor autonome noodremming en rijstrookbehoudfuncties. Carrosserieregelaars die verlichting, klimaatregeling, elektrische ramen en centrale vergrendeling beheren, vertrouwen op deze connectoren voor betrouwbare werking bij extreme temperatuurvariaties in het interieur. Batterijbeheersystemen (BMS) van elektrische voertuigen gebruiken connectoren van automotive-kwaliteit voor interconnecties voor celspanningsbewaking en temperatuursensoren, waar intermitterende verbindingen gevaarlijke celonbalanscondities kunnen veroorzaken. Infotainmentsystemen, instrumentenpanelen en telematica modules profiteren van de verbeterde betrouwbaarheid van de connector in dashboardomgevingen die worden blootgesteld aan directe zonverwarming. Naast automotive worden spoorwegsignalering en treinsystemen, maritieme navigatie-elektronica, windturbine pitch control systemen, industriële robotgewricht interconnecties en defensie grondvoertuig elektronica allemaal uitgerust met connectoren van automotive-kwaliteit vanwege hun bewezen betrouwbaarheid in veeleisende operationele omgevingen.

CNJWY automotive-grade female header connectoren worden verpakt in antistatische beschermende buizen met extra trillingsdempende schuiminzetstukken om contactfretting tijdens transport te voorkomen. Elke buis bevat 10-35 connectoren, afhankelijk van het aantal pinnen. Voor automotive Tier-1 klanten met een hoog volume zijn op maat gemaakte herbruikbare verpakkingssystemen met precisie-gefreesde trayvakken beschikbaar ter ondersteuning van just-in-time (JIT) levering aan de productielijn. Alle verpakkingsmaterialen voldoen aan de automotive ESD-beschermingsvereisten volgens IEC 61340-5-1. Elke productiebatch ondergaat 100% geautomatiseerde optische inspectie plus steekproeven voor invoerkracht, contactweerstand (alle posities), diëlektrische weerstandsspanning en dimensionale verificatie ten opzichte van de door de klant goedgekeurde tekening. Volledige materiaalcertificaten, XRF-rapporten van platingdikte en documentatie voor lottraceerbaarheid worden standaard geleverd. CNJWY productie opereert onder ISO9001:2015 en IATF 16949 gecertificeerde kwaliteitsmanagementsystemen met volledige UL, SGS, ROHS en REACH naleving. PPAP Level 3 indieningspakketten, IMDS materiaalgegevensrapportage en automotive-specifieke aangepaste configuraties worden ondersteund door ons toegewijde automotive engineering team. Standaard levering is 7-10 werkdagen met een minimale bestelhoeveelheid van 2.000 stuks.
