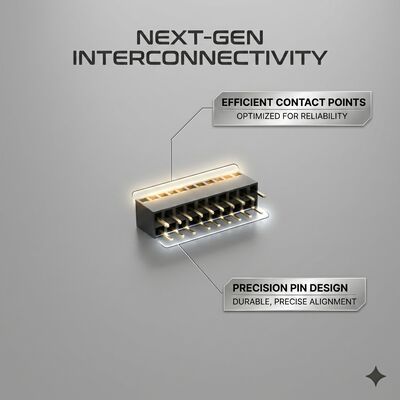

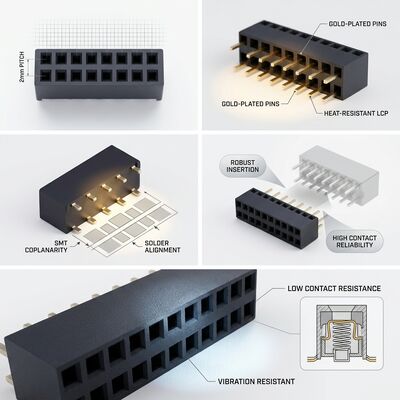

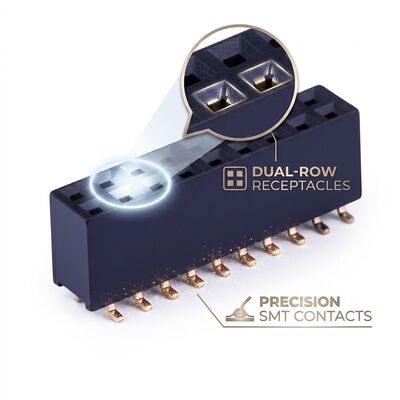

Afgeschermde box header stijl 2.54MM dubbele rij vrouwelijke connector goudflits PA6T gepolariseerde sleutel PCB doorsteek

CNJWY presenteert zijn Shrouded Box Header Style 2.54MM Dual Row Vrouwelijke Connector, ontworpen met een geïntegreerde lijkwadwand die mechanische polarisatie biedt, verhindert omgekeerde invoeging,en verbeterde contactbescherming in vergelijking met standaard, niet-gesluierde vrouwelijke kopontwerpenDe doosvormige lijkwade vormt een beschermende omhulsel rond het contactgebied en leidt de parende mannelijke penkop in een correcte uitlijning, terwijl de omgekeerde of verplaatste invoegpogingen fysiek worden geblokkeerd.Deze mechanische sleutel is van cruciaal belang in productieomgevingen waar assemblagefouten connectoren kunnen beschadigen, kortsluiting van stroomrails, of latente veldfalen veroorzaken in ingezette apparatuur.De gouden geflitste fosforbrons contacten leveren consistente verbindingen met lage weerstand gedurende de nominale paringscyclus levensduur, terwijl de hoogtemperatuur thermoplastische behuizing PA6T met glasvezelversterking dimensionale stabiliteit garandeert door loodvrije soldeerprocessen.Met dubbele rijconfiguraties beschikbaar van 06P tot 64P en ondersteuning voor zowel standaard- als aangepaste polarisatieschema's, waaronder missing-pin keying en slot-based oriëntatiecontroleDeze connector biedt een robuuste, foutvrije verbindingsoplossing voor industriële, medische en kritieke elektronische systemen.

• Geïntegreerde bescherming van de lijkwadwand:De doosvormige sluier omringt het contactgebied volledig en beschermt de vrouwelijke contacten tegen mechanische schade tijdens het hanteren, monteren en velddienst.De wanden van de lijkwade zorgen ook voor een leidende trechter die de kop van het parende mannetje zelf op een lijn zet, het verminderen van de variatie van de inzetkracht en het voorkomen van gebogen pin beschadiging.
• Polarisatie van de omgekeerde invoeging:Ingebouwde polarisatiemogelijkheden, waaronder asymmetrische geometrie van de sluis van de lijkwade en optionele missing-pin-sleutel, voorkomen fysiek omgekeerde, verplaatste of verkeerd uitgelijnd inbrengen in een enkele rij.Dit elimineert de voornaamste oorzaak van met connectoren verband houdende veldfouten in productie-geassembleerde elektronische apparatuur.
• Verbeterde paringsbetrouwbaarheid:Het door de sluier geleide koppelingsmechanisme vermindert de vereiste precisie voor het handmatig plaatsen van de aansluiting en maakt een snellere en betrouwbaarder montage mogelijk door productielijnoperators.Zelfs met een lichte hoekvervorming, de lijkwadwanden leiden de paringskop naar de juiste positie.
• Goud flitscontact prestaties:Fosforbronscontacten met een gelijkmatige goudflits over nikkelplating houden de contactweerstand onder de 20mΩ gedurende 300 paringscycli.het garanderen van betrouwbare elektrische verbindingen, zelfs na herhaalde verbindings- en ontkoppelingswerkzaamheden tijdens de test, configuratie en onderhoudsprocedures op het terrein.
• PA6T Hoogtemperatuurbehuizing:De met 30% glasvezel versterkte thermoplastische PA6T-doek met UL94V-0-classificatie weerstaat 260°C.Het geïntegreerde lijkwadontwerp zorgt voor een precieze wandgeometrie gedurende de volledige thermische cyclus, met behoud van polarisatie- en uitlijningsfuncties.
• Eliminatie van productiefoutenIn productieomgevingen met een groot volume kunnen de kosten van een enkele omgekeerde aansluiting de aansluitingskosten met ordes van grootte overschrijden wanneer rekening wordt gehouden met PCB-herwerkingen, systeemschade,en stilstand van de productielijnHet ontwerp van de omhulde doos elimineert deze storingsmodus volledig en biedt engineeringvertrouwen voor missie-kritische assemblages.

De vrouwelijke aansluiting in de vorm van een omhulde dooskop is essentieel in toepassingen waarbij menselijke assemblagefouten door het ontwerp moeten worden geëlimineerd.motoren, en gedistribueerde I/O-modules maken gebruik van afgesloten connectoren om kostbare assemblagefouten te voorkomen tijdens de bedrading van de panelen en de installatie in het veld.en diagnostische beeldvorming apparatuur verplichten gepolariseerde connectoren om de veiligheid van de patiënt te waarborgen door het voorkomen van onderlinge verbindingsfouten die onjuiste spanningen of signalen kunnen toepassenDefensie- en ruimtevaartelektronica maken gebruik van afgesloten connectoren in avionics-modules, communicatieapparatuur,en begeleidingssystemen waarbij een mismatching van de connectoren de functionaliteit van missiecritische apparatuur in gevaar kan brengenDe assemblagelijnen van de ECU's voor auto's profiteren van foutenbestendige connectoren die de productie versnellen doordat er geen fouten worden gemaakt.Telecommunicatie-infrastructuur, met inbegrip van basisstation-ontvangers en netwerkschakelapparatuur, is afhankelijk van omhulde connectoren voor betrouwbare interconnecties met vervangbare eenheden- aanvullende toepassingen omvatten spoorwegsignalisatiesystemen, energiebeschermingsapparatuur, testinstrumenten voor halfgeleiders,en laboratoriumanalyseinstrumenten waarbij de betrouwbaarheid van de connectoren rechtstreeks van invloed is op de veiligheid en nauwkeurigheid van het systeem.

CNJWY shrouded box header connectors are packaged in custom anti-static trays with individual pocket compartments that protect the shroud walls and contacts from mechanical damage during shipping and handlingElke lade bevat 20 tot 50 connectoren, afhankelijk van het aantal pinnen, met stapelvergrendeling voor zendingen met meerdere bakken.het omhulde ontwerp is compatibel met 56 mm of 72 mm breed draagband, afhankelijk van de breedte van de connectorAlle verpakkingsmaterialen voldoen aan de ANSI/ESD S20.20 normen voor de bescherming tegen elektrostatische ontladingen.Elke productiepartij ondergaat een 100% geautomatiseerde optische inspectie, inclusief verificatie van de geometrie van de lijkwad, dimensiecontrole van de polarisatiefunctie en meting van de contactpositie.CNJWY-productie is ISO9001:2015 gecertificeerd met UL, SGS, ROHS en REACH conformiteit. aangepaste polarisatieconfiguraties, toepassingsspecifieke lijkwade kleuren (zwart, natuurlijk, blauw, rood),en gemodificeerde ontbrekende-pin keying patronen zijn beschikbaar via onze OEM engineering dienstenDe standaard levering duurt 7-10 werkdagen met een minimum orderhoeveelheid van 2.000 stuks.
