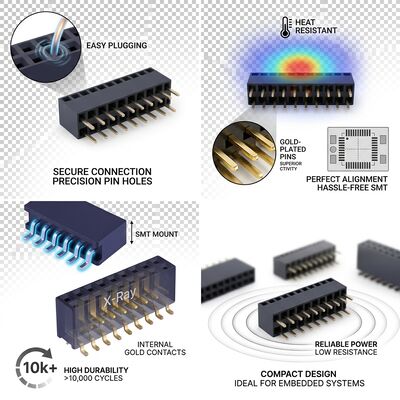

Single Row 2.54MM Pitch Vertical Female Header Connector 02P-40P Gold Flash PA6T door het gat

CNJWY presenteert zijn hoogwaardige vrouwelijke headerconnector met één rij en een spoed van 2,54 MM, ontworpen voor betrouwbare board-to-board en wire-to-board interconnecties in consumentenelektronica, industriële controlesystemen en telecommunicatieapparatuur. Deze vrouwelijke socketconnector met doorlopende montage beschikt over precisie-gefreesde fosforbronzen contacten met een gouden flitslaag over een nikkel onderlaag, wat zorgt voor betrouwbare geleidbaarheid, corrosiebestendigheid en langdurige koppelingsbetrouwbaarheid. De verticale oriëntatie zorgt voor een eenvoudige integratie in het PCB-ontwerp, terwijl de standaard spoed van 2,54 mm (0,1 inch) compatibiliteit met het breedste scala aan bijpassende pinheaders in de elektronica-industrie behoudt. Deze connectorreeks, verkrijgbaar in pinconfiguraties van 02P tot 40P, biedt uitzonderlijke ontwerpvrijheid voor ingenieurs die op zoek zijn naar betrouwbare interconnectieoplossingen in compacte PCB-assemblages.

• Standaard 2,54 MM Spoed Ontwerp: De industriestandaard spoed van 0,1 inch zorgt voor universele compatibiliteit met vrijwel alle bijpassende pinheaders, IDC-connectoren en ribbonkabelassemblages, waardoor BOM-beheer wordt vereenvoudigd en de inkoopcomplexiteit voor meerdere productlijnen wordt verminderd.
• Gouden Flits Contact Plating: Elk fosforbronzen contact krijgt een uniforme gouden flitslaag over een nikkel barrièrelaag, wat resulteert in een lage contactweerstand onder de 20 mΩ, verbeterde oxidatiepreventie en consistente elektrische prestaties over meer dan 300 koppelingscycli.
• Hoge Temperatuur PA6T Isolator: De PA6T thermoplastische behuizing, versterkt met 30% glasvezel, behaalt een UL94V-0 vlamvertragendheid en is bestand tegen soldeertemperaturen tot 260°C, waardoor deze volledig compatibel is met loodvrije PCB-assemblageprocessen.
• Ruimtebesparend Ontwerp met Eén Rij: De compacte footprint met één rij minimaliseert het gebruik van PCB-ruimte en zorgt tegelijkertijd voor betrouwbare signaaloverdracht, ideaal voor ontwerpen waar de bordruimte beperkt is en de vereisten voor pindichtheid gematigd zijn.
• Brede Beschikbaarheid van Pin Aantallen: Met configuraties van 02P tot 40P kunnen ontwerpers het exacte benodigde aantal pinnen selecteren zonder concessies te doen aan de connector kwaliteit of prestaties, waardoor zowel het aantal componenten als de assemblagecomplexiteit wordt verminderd.
• Robuuste Doorlopende Soldeerbevestiging: Doorlopende soldeerbevestiging biedt verbeterde mechanische sterkte en trillingsbestendigheid in vergelijking met alternatieven voor oppervlaktemontage, wat zorgt voor langdurige verbindingsintegriteit in veeleisende operationele omgevingen.

Deze vrouwelijke headerconnector met één rij en een spoed van 2,54 mm vindt uitgebreide toepassing in diverse elektronische industrieën. In consumentenelektronica dient het als de primaire interconnectie voor microcontroller ontwikkelingsborden, Arduino-compatibele shields, LCD-displaymodules en printplaten voor huishoudelijke apparaten. Binnen industriële automatiseringssystemen verbindt het PLC I/O-modules, sensorinterfaces, motorstuurkaarten en procesbewakingsapparatuur. De connector is eveneens geschikt voor telecommunicatie-infrastructuur, waaronder netwerkswitches, router backplanes en glasvezeltransceivermodules. Aanvullende toepassingsgebieden omvatten medische diagnostische instrumenten, LED-verlichtingscontrolesystemen, automotive dashboardelektronica, beveiligingsbewakingsapparatuur en educatieve elektronica prototyping platforms. De veelzijdigheid van deze standaard spoed connector maakt het een ideale oplossing voor ontwerpers in bijna elke subsector van de elektronica.

CNJWY maakt gebruik van industriestandaard verpakkingsmethoden, afgestemd op de eisen van de klant. Standaard bulkverpakking maakt gebruik van antistatische buizen (stick magazines) voor pin-aantallen tot 40P, waarbij elke buis 20-50 connectoren bevat, afhankelijk van het pin-aantal. Voor geautomatiseerde pick-and-place assemblage lijnen is tape-and-reel verpakking op aanvraag beschikbaar. Alle verpakkingsmaterialen zijn ESD-veilig en vochtbestendig, zodat connectoren in perfecte staat aankomen. Elke productbatch ondergaat 100% visuele inspectie, contactweerstandstests en dimensionale verificatie. CNJWY handhaaft ISO9001:2015 gecertificeerde productieprocessen, en onze connectoren dragen UL, SGS, ROHS en REACH certificeringen. De standaard levertijd is 7-10 werkdagen met een minimale bestelhoeveelheid van 2.000 stuks. OEM en ODM aanpassingen, inclusief specifieke pinlengtes, isolatorkleuren en platingdiktes, worden volledig ondersteund.
