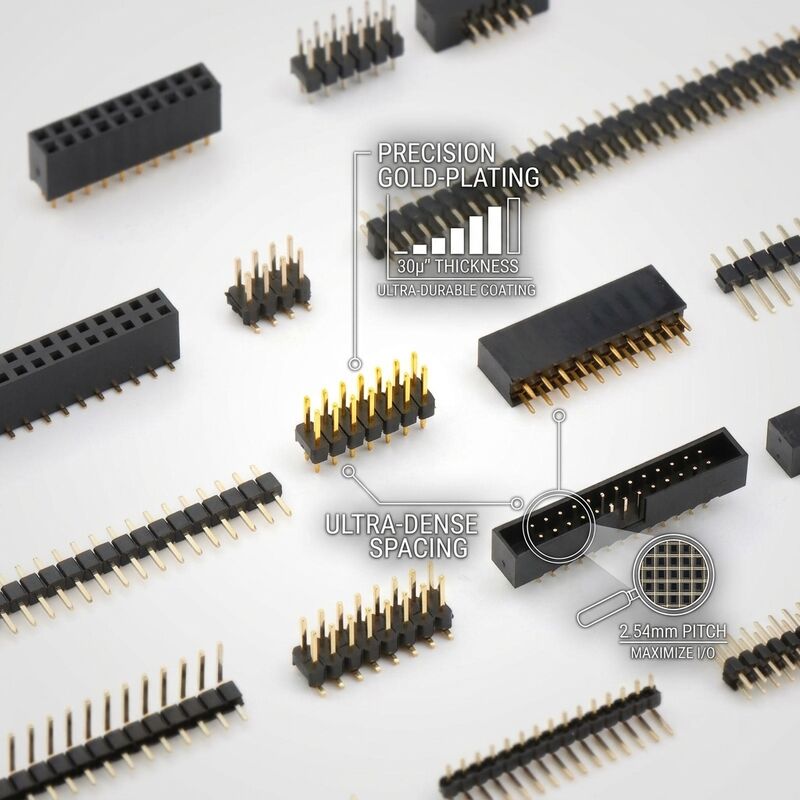

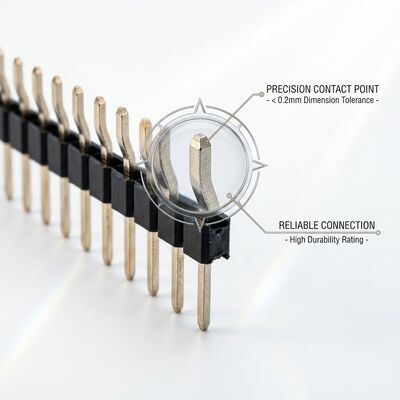

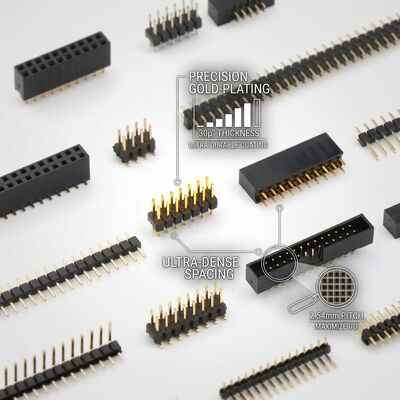

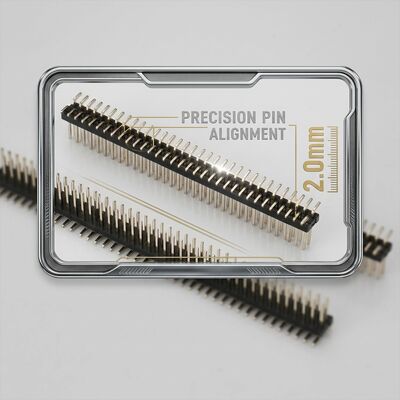

Verhoogde Stapel Dubbele Rij Mannelijke Pin Header Connector 2.54mm Pitch Verhoogde Hoogte PCB Board Spacer

Onze verhoogde stapelbare dubbele rij mannelijke pin header connector met een pitch van 2,54 mm en verlengde hoogte voor printplaten vertegenwoordigt een precisie-ontworpen interconnectieoplossing, ontworpen voor betrouwbare board-to-board en wire-to-board verbindingen in veeleisende elektronische toepassingen. Vervaardigd met hittebestendig PA6T thermoplastisch isolatiemateriaal en precisie-gestempelde messing contacten, levert deze connectorreeks consistente elektrische prestaties onder een breed scala aan bedrijfsomstandigheden. Elke connector ondergaat een strenge kwaliteitsinspectie, inclusief meting van de contactweerstand, isolatieweerstandstests en visuele inspectie onder vergroting om naleving van internationale normen te garanderen.

Het contact systeem maakt gebruik van messing legering pinnen met hoge geleidbaarheid, selectief verguld of vertind over nikkel onderlaag, wat superieure corrosiebestendigheid en betrouwbare koppelcycli biedt die de industrienormen overschrijden. Onze geautomatiseerde assemblagelijnen maken gebruik van precisie-invoegtechnologie die zorgt voor consistente pinuitlijning en coplanariteit, kritieke factoren voor succesvolle printplaatmontage in productieomgevingen met een hoog volume. De isolator body is gegoten uit UL94V-0 goedgekeurd PA6T materiaal, versterkt met 30% glasvezel, wat uitzonderlijke thermische stabiliteit biedt tot 105°C continue bedrijfstemperatuur, terwijl de dimensionale nauwkeurigheid behouden blijft.

• Verlengde Isolator Hoogte:Aanpasbare isolator body hoogte van 7,0 mm tot 25,0 mm biedt precieze printplaat-naar-printplaat afstand voor componentenruimte in gestapelde printplaatarchitecturen
• Optie voor Lange Pin Staart:Verlengde doorlopende staarten tot 15,0 mm zijn geschikt voor dikke printplaten en multi-board stapelingen, terwijl de integriteit van de soldeerverbinding volledig behouden blijft
• Klaar voor Mezzanine Interconnectie:Maakt betrouwbare board-to-board verbindingen mogelijk in mezzanine kaartarchitecturen, met aanpasbare pinlengtes om te voldoen aan specifieke systeem stapelhoogtes
• Vriendelijk voor Thermisch Beheer:Verhoogd ontwerp creëert een luchtspleet tussen printplaten voor verbeterde convectieve koeling van warmtegenererende componenten gemonteerd tussen gestapelde printplaten
• Anti-Wicking Ontwerp:Optionele anti-wicking functie op soldeersturten voorkomt migratie van soldeerflux omhoog de pin tijdens golfsolderen, waardoor de integriteit van het contactoppervlak behouden blijft
• Uitlijningsgeleider Kenmerk:Verkrijgbaar met geïntegreerde uitlijningspalen of geleidingspinnen op eindposities om precieze koppeluitlijning te garanderen in blind-mate mezzanine kaartassemblages

Verhoogde stapelbare pin headers zijn de kritieke interconnectiecomponent in modulaire elektronische systeemarchitecturen, waaronder PC/104 embedded computer stacks, VMEbus en CompactPCI backplane systemen, en industriële PLC expansiemodule interfaces. De verlengde isolatorhoogte biedt ruimte aan hoge componenten zoals elektrolytische condensatoren, transformatoren en koellichamen gemonteerd op de onderste printplaat, waardoor driedimensionale circuitverpakking mogelijk is die de functionaliteit maximaliseert binnen beperkte behuizingsvolumes. Deze connectoren zijn ook essentieel voor Arduino en Raspberry Pi HAT expansiekaartontwerpen waar precieze board-to-board afstand vereist is voor connectoruitlijning, en voor automotive ECU module stacks in ruimtebeperkte motorruimtes waar verhoogde interconnecties trillingsbestendige verbindingen bieden met thermische scheiding tussen warmtegenererende vermogensfasen en gevoelige besturingselektronica.

Connectoren worden verpakt in antistatische trays met holtedieptes die overeenkomen met de specifieke isolatorhoogtevariant om pinbuiging tijdens transport te voorkomen. Buisverpakking is beschikbaar voor standaardhoogteconfiguraties. Elke verpakking bevat dimensionale inspectierapporten voor verificatie van de isolatorhoogte en pinrechtheid. Aangepaste kittingdiensten, inclusief voorgemonteerde mannelijke-vrouwelijke stapelbare connector sets met bijpassende spacer hardware en montageschroeven, zijn beschikbaar voor kant-en-klare mezzanine interconnectieoplossingen.

Onze productiefaciliteit opereert onder een ISO 9001:2015 gecertificeerd kwaliteitsmanagementsysteem met uitgebreide traceerbaarheid van grondstofontvangst tot verzending van het eindproduct. Elke productielot ondergaat monitoring van statistische procescontrole, en een conformiteitscertificaat is op aanvraag verkrijgbaar. We onderhouden een aanzienlijke voorraad van standaardconfiguraties om just-in-time leveringsvereisten te ondersteunen, terwijl we flexibele aanpassing bieden voor gespecialiseerde pinlengtes, platingopties en verpakkingsformaten. Engineering samples zijn binnen 48 uur beschikbaar voor kwalificatietests, en ons technische team biedt applicatie-engineering ondersteuning om te helpen bij de selectie van connectoren en optimalisatie van printplaatlay-outs. Met meer dan tien jaar ervaring in connectorproductie, zijn we toegewijd aan het leveren van interconnectieoplossingen die de prestatieverwachtingen overtreffen, terwijl we concurrerende prijzen handhaven voor volumeproductieprogramma's.
