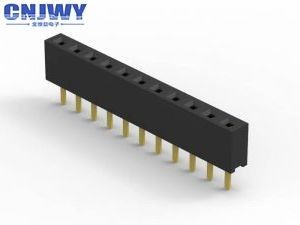

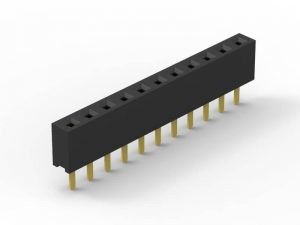

Single Row 40 Pin Vrouwelijke Connector, Plastic Square Pin Vrouwelijke Hoofd Socket

40 pinen Vrouwelijke kop aansluiting Eén rij Plastic Hoogte 8,5 mm

Specificaties:

1Pitch:2.54 mm ((0,1')

2. Naam van de connector: PCB-connector/vrouwelijke kop

3Isolatie: PA6T+30%GF UL 94-V0

4Contactmateriaal: koperlegering

5: Montage: door gat

6: Aantal rijen: enkelvoudig

7Contact afwerking: goud over nikkel

8Beëindiging: soldeerder

9Kleur: Zwart

10Huidige rating:3.0A

11: Voltage: 500V wisselstroom/stroomstroom

12: Contactweerstand: maximaal 20 mΩ

13: Contactvorm: Vierkant pin

14: Pin beschikbaar:2pin tot 80pin

15Isolatieweerstand: 1000 MΩ min

Wat is een PCB-connector?

Printplaatconnectoren zijn verbindingssystemen die worden gebruikt om signalen of stroom van het ene PCB naar het andere te overbrengen, of van of naar het PCB van een andere bron in de uitrusting.Aangezien PCB's niet met elkaar verbonden zijn en later in een productieproces kunnen worden samengesteld, die een gemakkelijke methode van ontwerp voor vervaardiging biedt.

PCB-connectororiëntatie

De term PCB Connector verwijst naar een eenvoudig multipin verbindingssysteem, meestal in een rechthoekige lay-out.Een paring paar van PCB-connectoren zal ofwel voor board-to-board of kabel-to-board (draad-to-board)De plattegrond-op-plattegrond layouts kunnen een reeks PCB-verbindingsoriëntatie geven, die allemaal gebaseerd zijn op 90 graden inkrementen: Parallel of mezzanine, beide connectoren zijn verticaal georiënteerd;Rechte hoek, moederbord naar dochterbord één connector is verticaal, één horizontaal; 180 graden, kopvlak, rand-tot-rand beide connectoren zijn horizontaal georiënteerd.

Andere namen voor PCB-connectoren

PCB-connectoren staan bekend als PCB Interconnect product.Mannelijke pcb-connectoren, gewoonlijk aangeduid als pinheaders, omdat ze gewoon rijen pinnen zijn, terwijl vrouwelijke pcb-connectoren worden genoemd als sockets, receptacles, of zelfs (iets verwarrend) header receptacles.

Waarom CNJWY kiezen:

1. Garantie voor hoge kwaliteit

CNJWY richt zich al jaren op het verbeteren van de kwaliteitscontrolesystemen, met als doel om producten van hoge kwaliteit te leveren die voldoen aan het ISO9001-certificaat.

2- Concurrerende prijs

We hebben een compleet productieproces dat elektroplatering, stempelen, spuitgieten, assemblage om onze concurrerende prijs te garanderen omvat.

3. Op maat gemaakte verpakkingen

Alle producten zijn beschikbaar voor op maat gemaakte verpakkingen volgens uw vraag.

4Snel bezorgd.

De meest efficiënte productie zorgt voor een snelle levering, waardoor de levertijd altijd beter is dan verwacht.

Producttoepassing:

Over het algemeen worden vrouwelijke koppen met geschikte penkoppen gebruikt om gecreëerde modules in de elektronische industrie af te maken.
