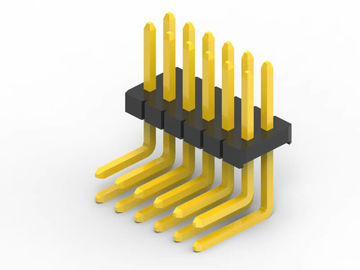

1.27mm Pin PCB Header Connector Isolatieweerstand 1000MΩ Min

1.27mm Pin PCB Header Connector Isolatieweerstand 1000MΩ Min

Wat is een PCB-connector?

Printed Circuit Board connectoren zijn verbindingssystemen gemonteerd op PCB's.of van of naar het PCB van een andere bron in de uitrustingZij bieden een gemakkelijke methode van ontwerp voor productie, aangezien de PCB's niet met elkaar verbonden zijn en later in een productieproces kunnen worden samengesteld.

PCB-connectororiëntatie

De term PCB Connector verwijst naar een eenvoudig multipin verbindingssysteem, meestal in een rechthoekige lay-out.Een paring paar van PCB-connectoren zal ofwel voor board-to-board of kabel-to-board (draad-to-board)De plattegrond-op-plattegrond layouts kunnen een reeks PCB-verbindingsoriëntatie geven, allemaal gebaseerd op 90 graden stappen:

• Parallelle of mezzanine beide verbindingen zijn verticaal gericht;
• 90 graden, rechte hoek, moederbord naar dochterbord één aansluiting verticaal, één horizontaal;
• 180 graden, coplanar, rand-op-rand beide connectoren zijn horizontaal gericht.

Andere namen voor PCB-connectoren

PCB-connectoren worden ook wel aangeduid als PCB-interconnectproducten.want het zijn gewoon rijen pinnen.Vrouwelijke PCB-connectoren kunnen ook wel Sockets, Receptacles of zelfs (iets verwarrend) Header Receptacles worden genoemd.

Specificaties:

1Pitch:1.27 mm ((0,079')

2. Naam van de connector: PCB-connector/Pin-header

3Isolatie: PA6T UL 94-V0

4Contactmateriaal: koperlegering

5: Montage-type: SMD/SMT

6: Aantal rijen: dubbel

7Contact afwerking: goud over nikkel

8Beëindiging: soldeerder

9Kleur: Standaard (Zwart) of aangepast

10Huidige rating:1.0 AMP

11: Voltage: 500 V wisselstroom/stroom

12: Contactweerstand: maximaal 20 mΩ

13: Contactvorm: Vierkant pin

14: Pin Length: Aanpassing

15: Pin beschikbaar:2 pin tot 50 pin

Waarom CNJWY kiezen

1Automatische productie

Meer dan 80% van de CNJWY-producten worden gemaakt door automatische assemblagelijnen.zodat we de meest gekwalificeerde producten aan onze klanten kunnen leveren.

2Op tijd afleveren.

Elke klant is uniek, dus we moeten elke levering op tijd doen om elke kans die onze klanten geven te koesteren.

3Maak waarde.

Zaken doen is als een lange reis. De waarde is de kijk op de weg. Waarde creëren voor de klanten is waarde creëren voor het bedrijf, want wederzijds win-win is ons doel.

4Onmiddellijke reactie.

Iedereen komt nu en dan in de problemen, net als tijdens de werktijd.

Producttoepassing:

Mannelijke pin kop wordt veel gebruikt in verschillende industrie zoals automotive, medische apparatuur, computer en zo verder. zoals hieronder beeld is toepassing scenario's. beeld is beperking,Voor meer details kunt u direct contact opnemen met ons verkoopteam.
