Huidige classificatie: | 3.0AMP | ContacContact Resistancet: | 20mΩ maximum |
---|---|---|---|
Weersta Voltage: | 500V AC/DC | Isolatieweerstand: | 1000MΩ min |
Operatie temperatuur: | -40℃ aan +105℃ | Isolatiemateriaal: | PA6T/PA9T/PBT+30% GF (UL94V-0) |
Hoog licht: | de oppervlakte zet speldkopbal op,de schakelaar van de rechte hoekspeld |

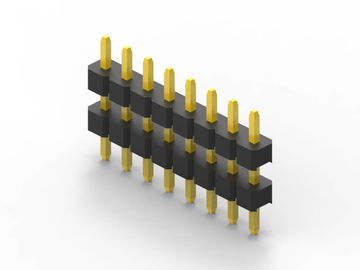

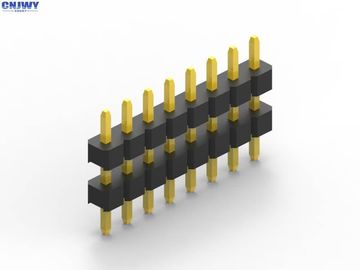

Dubbele Plastic van de de Speldkopbal van PA6T Materiële Mannelijke Schakelaar 10 Spelden 2.54mm Hoogte
Wat is een PCB-Schakelaar?
De gedrukte schakelaars van de Kringsraad sluiten systemen aan, die worden gebruikt om signalen of macht van één PCB aan een andere over te brengen, of aan of van PCB uit een andere bron in het materiaal bouw. Aangezien PCBs niet aan elkaar wordt hard-getelegrafeerd en later in een productieproces kan worden geassembleerd, verstrekkend een gemakkelijke methode van Ontwerp voor Vervaardiging.
PCB-Schakelaarrichtlijnen
De term PCB-Schakelaar verwijst naar een fundamenteel multipin verbindingssysteem, typisch in een rechthoekige lay-out. Een het koppelen paar PCB-Schakelaars zal of voor raad-aan-raad of kabel-aan-raad zijn (draad-aan-raad). Kunnen de raad-aan-raad lay-outs een waaier van PCB-verbindingsrichtlijnen, allen geven gebaseerd op 90 gradentoename: Parallel of mezzanine – beide schakelaars zijn verticale richtlijn; 90 Graad, Rechte hoek, Motherboard aan Daughterboard – één schakelaar is verticaal, horizontale één; 180 Coplanaire Graad, rand-aan-Rand – beide schakelaars zijn horizontale richtlijn.
Andere namen voor PCB-Schakelaars
PCB-de Schakelaars zijn genoemd geworden PCB onderling verbinden product. De specifieke termijnen worden ook gebruikt voor de twee kanten van de verbinding. Er zijn ook een andere namen voor PCB-schakelaars: De mannelijke PCB-Schakelaars verwezen gewoonlijk naar Speldkopballen, aangezien zij eenvoudig rijen van spelden zijn, terwijl Vrouwelijke die PCB-Schakelaars als Contactdozen, Vergaarbakken, of zelfs (enigszins verwarrend) worden genoemd Kopbalvergaarbakken.
Specificaties:
Schakelaartype | Kopbal |
Contacttype | Mannelijke Speld |
Hoogte | 2.54mm (0,1“) |
Beschikbare spelden | 2Pins aan 100Pins |
Schakelaarnaam | PCB-Schakelaar |
Opzettend Type | Door Gat |
Aantal Rij | 1 |
Beëindiging | Soldeersel |
Het contact eindigt | Goud over Nikkel |
Verrichtingstemperatuur | -40℃ aan +105℃ |
Isolatiemateriaal | PA6T UL94V-0 |
Huidige Classificatie | 3.0A |
Weersta Voltage | 500V AC/DC |
Isolatiekleur | Zwart |
Contactmateriaal | Koperlegering |
Waarom CNJWY kies
Automatische Productie
Meer dan 80% CNJWY worden de producten gemaakt door automatische lopende band. Zoals intelligent is more and more wijd in gebruik, konden wij de ontwikkeling van The Times slechts aanpassen, zodat wij de meeste gekwalificeerde producten aan onze cliënten konden verstrekken.
Levering op tijd
Elke klant is distinctief, zodat moeten wij elke levering in time maken om elke die kans te koesteren door onze klanten wordt gegeven.
Maak Waarde
De zaken zijn als een lange reis. De waarde is de meningen over de manier. Het maken van waarde voor de klanten moet waarde voor het bedrijf maken, aangezien wederzijdse win-win ons doel is.
Onmiddellijke Reactie
Iedereen zal in probleem, zelfde zoals werktijd af en toe worden. De onmiddellijke reactie zou mogelijk kunnen zijn om de problemenklanten op te lossen op tijd samenkomt.
Producttoepassing:
Mannelijke die speldkopbal wijd in de verschillende industrie zoals automobiel, medische apparatuur, computer etc. wordt gebruikt. zoals onder beeld is toepassingsscenario's. het beeld is beperking, voor meer detail u direct met ons verkoopteam kunt contacteren
