Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Huidige classificatie: | 1.0AMP | ContacContact Resistancet: | 20mΩ maximum |
---|---|---|---|
Weersta Voltage: | 500V AC/DC | Isolatieweerstand: | 1000MΩ min |
Operatie temperatuur: | -40℃ aan +105℃ | Contactmateriaal: | Messing |
Contactplateren: | Au of Sn over Ni | Isolatiemateriaal: | PA6T/PA9T/PBT+30% GF (UL94V-0) |
Hoog licht: | vrouwelijke PCB-kopbal,De Schakelaar van Rechte hoekpcb |

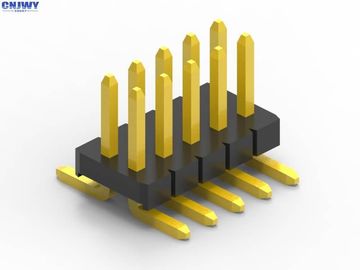

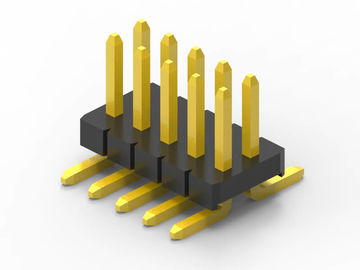

schakelaar van de de Speldkopbal van 1,27 mm de Mannelijke met GLB-Spoel die SMT-Type verpakken
Specificaties:
1. Hoogte: 1.27mm (0,079“)
2. Schakelaarnaam: PCB-Schakelaar/Speldkopbal
3. Isolatiemateriaal: PA6T UL 94-V0
4. Contactmateriaal: Koperlegering
5: Opzettend Type: SMD/SMT
6: Aantal Rij: Dubbel
7: Het contact eindigt: Goud over Nikkel
8: Beëindiging: Soldeersel
9: (De Zwarte) kleurennorm wordt of aangepast
10: Huidige Classificatie: 1,0 AMPÈRE
11: Weersta Voltage: 500 V AC/DC
12: Contactweerstand: 20mΩ maximum
13: Contactvorm: Vierkante Speld
14: Speldlengte: Aanpassing
15: Beschikbare speld: 2 spelden aan 50 Spelden
Wat is een PCB-Schakelaar?
De gedrukte schakelaars van de Kringsraad zijn verbindingssystemen opgezet op PCBs. Typisch PCB-worden de Schakelaars gebruikt om signalen of macht van één PCB aan een andere over te brengen, of aan of van PCB uit een andere bron in het materiaal bouw. Zij verstrekken een gemakkelijke methode van Ontwerp voor Vervaardiging, aangezien PCBs niet aan elkaar wordt hard-getelegrafeerd en later in een productieproces kan worden geassembleerd.
PCB-Schakelaarrichtlijnen
De term PCB-Schakelaar verwijst naar een fundamenteel multipin verbindingssysteem, typisch in een rechthoekige lay-out. Een het koppelen paar PCB-Schakelaars zal of voor raad-aan-raad of kabel-aan-raad zijn (draad-aan-raad). Kunnen de raad-aan-raad lay-outs een waaier van PCB-verbindingsrichtlijnen, allen geven gebaseerd op 90 graadtoename:
Andere namen voor PCB-Schakelaars
PCB-de Schakelaars kunnen PCB genoemd worden onderling verbinden product. De specifieke termijnen worden ook gebruikt voor de twee kanten van de verbinding. De mannelijke PCB-Schakelaars worden vaak bedoeld als Speldkopballen, aangezien zij eenvoudig rijen van spelden zijn. De vrouwelijke PCB-Schakelaars kunnen Contactdozen, Vergaarbakken, of zelfs (enigszins verwarrend) Kopbalvergaarbakken worden genoemd.
Producttoepassing:
Mannelijke die speldkopbal wijd in de verschillende industrie zoals automobiel, medische apparatuur, computer etc. wordt gebruikt. zoals onder beeld is toepassingsscenario's. het beeld is beperking, voor meer detail u direct met onze verkoopthee kunt contacteren
